微型射频同轴连接器是一种螺钉耦合式中功率同轴连接器，工作频率最高可达11GHz，部分型号可扩展至18GHz。微型射频同轴连接器具有优异的抗振性能、高可靠性和卓越的电气特性，广泛应用于通信领域。连接方式方面，可提供夹紧式、压接式和焊接式等多种选择。

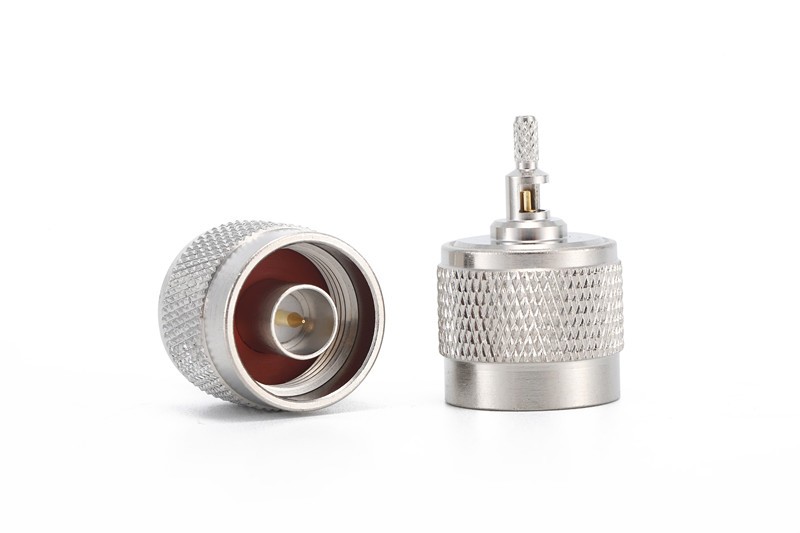

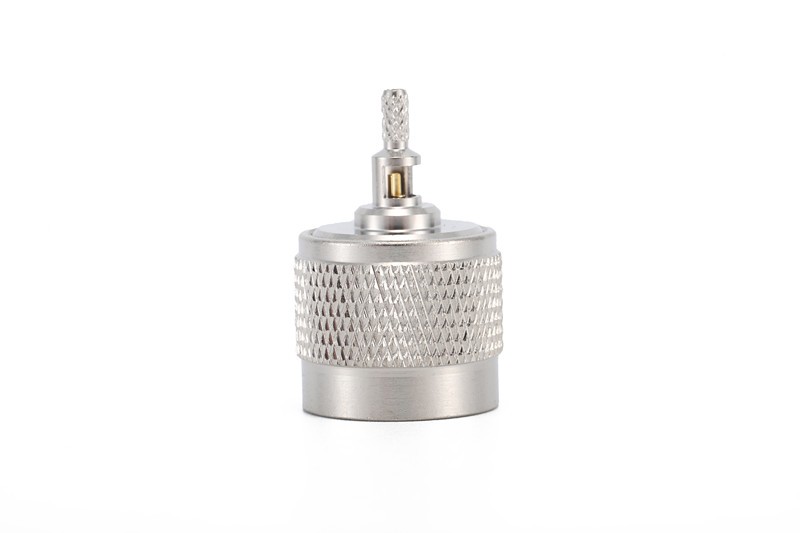

用于 RG316 电缆天窗的 N 型公头连接器
Teruilai P / N：N-J3CY 外形图
RoHS证书：符合
微型射频同轴连接器是一种螺钉耦合式中功率同轴连接器，工作频率上限可达11GHz，部分型号可扩展至18GHz。微型射频同轴连接器具有优异的抗振性能、高可靠性和优越的电气特性，广泛应用于通信领域。连接方式方面，可提供夹紧式、压接式和焊接式等多种选择。
| 电气数据 | 要求 | |
| 频率范围 | 直流3GHz | |
| 介电耐压 | 1500伏 | |
| 特性阻抗 | 50Ω | |
| 绝缘电阻 | ≥5000MΩ | |
| 接触电阻 | ||
| 内导体 | ≦1.0mΩ | |
| 外导体 | ≦0.2mΩ | |
| 电压驻波比 | ≤1.20 | |
| 机械数据 | 要求 | |
| 耐久性（配合） | ≥500 | |
| 环境数据 | 要求 | |
| 温度范围 | -45℃至125℃ | |
| 材料数据 | 要求 | |
| 连接器部件 | 材料 | 电镀 |
| 身体 | 黄铜 | 镀镍 |
| 引脚触点 | 黄铜/铍铜 | 镀金 |
| 绝缘体 | 特氟龙 | |
| 连接螺母 | 黄铜 | 镀镍 |
| 垫片 | 硅橡胶（红色） | |
| 春天 | 磷青铜 | 镀镍 |
