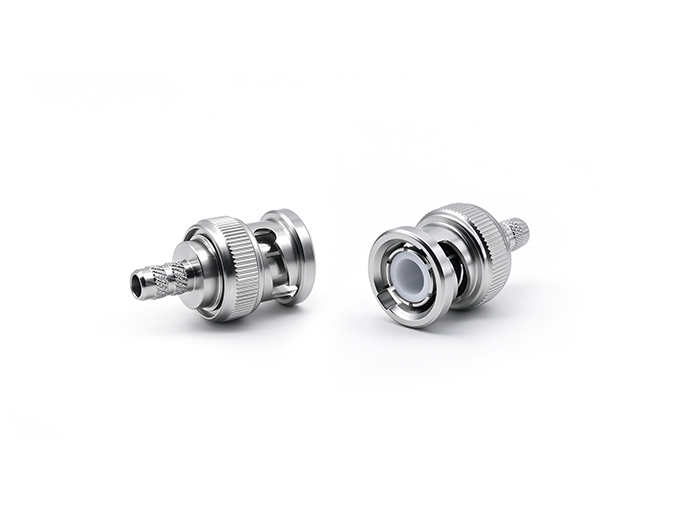

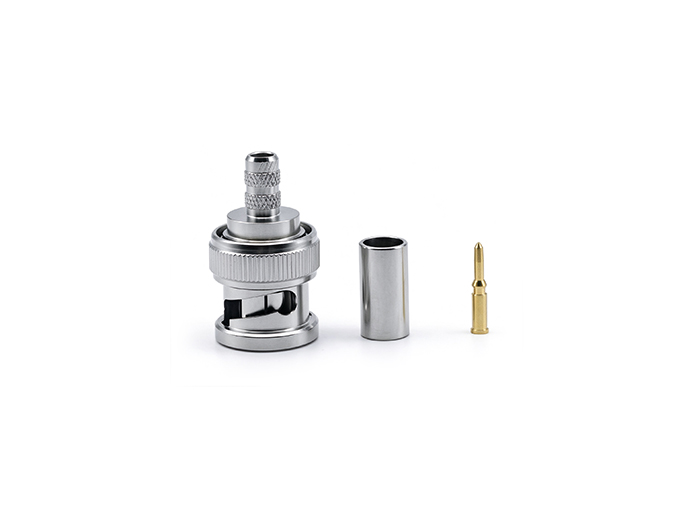

本产品为 BNC 公头线缆连接器，专为 LMR200 射频电缆装配设计，压接式结构，外形尺寸如图所示，支持 DC~4GHz 射频信号传输，低驻波性能稳定，广泛应用于通信、监控、射频测试等线缆连接场景。
| 项目 Item | 参数 Specification |
|---|---|
| 特性阻抗 Characteristic Impedance | 50Ω |
| 频率范围 Frequency Range | DC~4GHz |
| 电压驻波比 VSWR | ≤1.30 |
| 插入损耗 Insertion Loss | ≤0.05×√f （f: GHz） |
| 绝缘电阻 Insulation Resistance | ≥5000MΩ |
| 介质耐压 Dielectric Withstanding Voltage | 1500V |
| 项目 Item | 参数 Specification |
|---|---|
| 工作温度范围 Operating Temperature | -55℃ ~ +125℃ |
| 环保合规 RoHS | 符合 RoHS / RoHS Compliant |
| 机械寿命 Durability | ＞500 次插拔 / >500 Cycles |
| 项目 Item | 材料 / 镀层 Material & Plating |
|---|---|
| 外壳 Body | 黄铜，镀镍 / Brass, Nickel Plated |
| 绝缘介质 Insulator | 聚四氟乙烯 / Teflon |
| 中心导体 Contact Pin | 黄铜，镀金 / Brass, Gold Plated |
| 螺套 Coupling Nut | 黄铜，镀镍 / Brass, Nickel Plated |
