SMA 与 2.9 毫米射频连接器是无线通信、微波设备和数字通信系统中不可或缺的组件。虽然它们在功能和应用上有很多共同之处，但在设计、性能和应用场景方面却存在显著差异。SMA 连接器和 2.9 毫米连接器之间究竟有何区别？本文将为您详细解答。

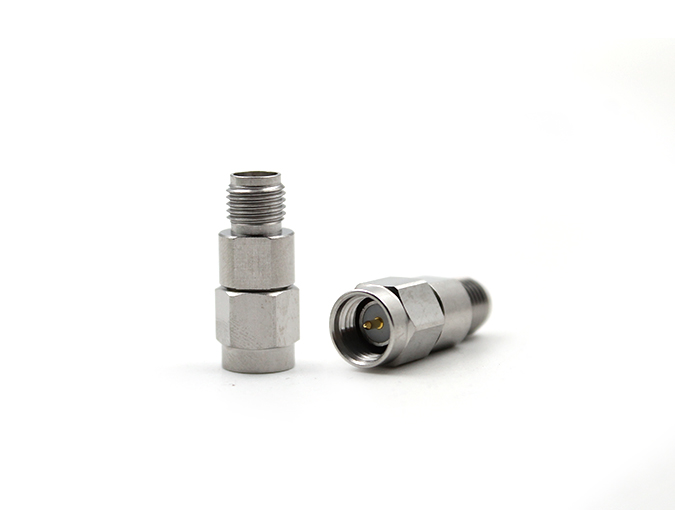

SMA（超小型A型）是一种50欧姆同轴连接器，采用小型螺丝固定机构。由于其带宽宽、性能高、可靠性高、寿命长，自20世纪60年代发明以来一直广受欢迎。SMA连接器常见于微波设备和数字通信系统的射频电路中，用于连接射频电缆或微带线。SMA连接器用于无线设备单板的 GPS 时钟接口和基站的 RF 模块测试端口。
SMA连接器主要分为两种类型：标准SMA和rp-SMA。传统SMA连接器采用“外螺纹+插座”或“内螺纹+针脚”的结构。SMA连接器设计用于直流至18GHz的频率范围，但一些精密型号的频率范围可达26.5GHz和27GHz，典型阻抗为50欧姆。SMA连接器的外径约为1.24毫米，内径约为4.13毫米，并具有较高的耐压值（通常为500Vrms）。

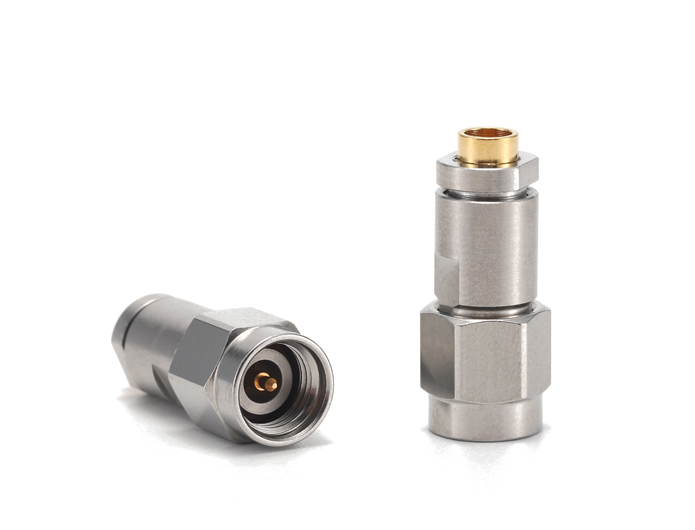

这2.9 毫米射频连接器（也称为K型连接器或SMK连接器）是一种高性能毫米波连接器。该连接器于1983年推出，由Wiltron公司的高级工程师William Old Field设计，内导体直径为1.27毫米，可与SMA和3.5毫米连接器配合使用。2.9毫米连接器在直流至46GHz（部分型号可达50GHz）的频率范围内具有良好的电气性能。它们还可以与SMA和3.5毫米连接器进行机械连接，使其成为世界上应用最广泛的毫米波连接器之一。
2.9mm 连接器具有高可靠性和低插入力。插座上的 4 个槽位确保了良好的弹性，插入力仅为 0.5 磅（2.224 牛），这大大降低了内导体的磨损，提高了连接器的可靠性。此外，2.9mm 连接器的导体壁厚不仅是 SMA 连接器的 4 倍，而且经证实也更胜一筹，连接器的可靠性明显提升了一个档次。2.9mm 连接器还提供 50Ω 和 75Ω 两种阻抗规格，通常额定耐压为 750Vrms。
SMA 连接器和 2.9 毫米射频连接器之间的常见区别
尺寸和结构虽然SMA和2.9mm连接器的公头和母头尺寸通常相同，但它们的导体尺寸却大相径庭。SMA连接器的外径和内径都相对较大，而2.9mm连接器的导体内径则较小，这直接影响到它们支持的频率范围和电气性能。
频率范围SMA连接器支持直流至18GHz的频率范围（某些型号可达26.5GHz或更高），而2.9mm连接器的有效频率范围为直流至46GHz（或50GHz）。2.9mm连接器在毫米波通信和测试领域应用更为广泛。
功率处理2.9 毫米连接器采用更坚固的连接器设计，通常比 SMA 连接器具有更好的功率处理能力。在高频下，2.9 毫米连接器表现出更低的插入损耗和更优的电压驻波比 (VSWR)。
2.9 毫米连接器经过精心设计，增加了配合槽并加厚了导体壁，从而确保了连接的可靠性和更持久的互连性。虽然 SMA 连接器也非常可靠，但在长距离传输和恶劣环境下，其性能会随着时间的推移而逐渐下降。
SMA连接器应用场景：SMA连接器因其尺寸小、连接稳定、使用频率高，被广泛应用于微波领域和无线设备的测试接口。由于其优异的高频性能和可靠性，2.9mm连接器更适用于毫米波通信、雷达系统和高精度测试仪器等高端应用。
结论：SMA 和 2.9 mm 射频连接器在无线通信、微波器件和数字通信系统中发挥着重要作用。然而，两者在尺寸、频率范围、电气性能、可靠性和应用场景方面也各有优劣。因此，在选择元件时，必须考虑相关的应用和性能要求。
