射频同轴终端
针对特定应用和不同的性能要求，设计了多种类型的射频同轴终端。了解这些类型对于为任何射频系统选择合适的终端至关重要。以下概述了最常用的射频同轴终端：

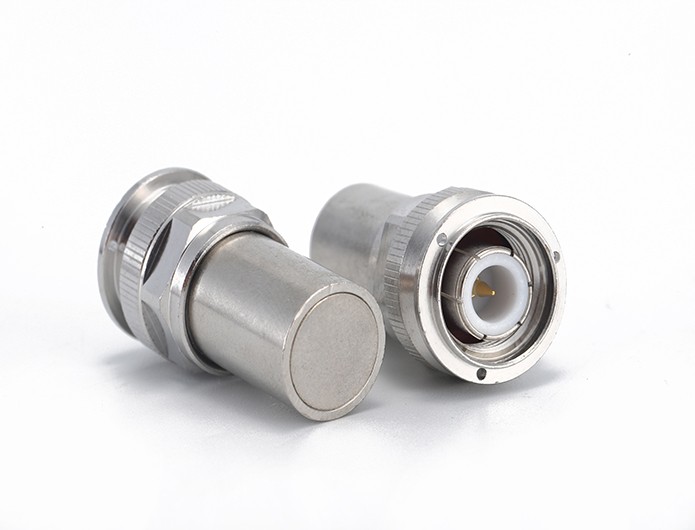

1. 射频同轴固定终端
射频同轴固定终端是一种固定的射频同轴负载，可提供恒定的电阻值，通常为 50 欧姆的特性阻抗，有时可达 75 欧姆。这些终端常用于需要恒定阻抗匹配的射频应用中。
施工与设计：固定式接线端子采用封装在刚性外壳内的电阻元件，为系统提供机械保护，确保其使用寿命。这种电阻材料通常为高品质碳膜或金属膜，能够在宽频率和功率范围内稳定工作，不会产生失真。
应用领域：固定式射频同轴终端广泛应用于测试测量装置、天线系统和通信网络（主要用于能量设备的终端连接）。建议将其用于终端连接功率分配器、定向耦合器和天线阵列等设备上未使用的端口。
优点：简便、低成本且可靠的终端连接方式。它们安装简便，维护成本低，并在宽频率范围内提供极其稳定的性能。
2. 射频直通式可调变压器终端
射频直通式可调变压器终端提供可变电阻，可在不断变化的射频环境中实现精确的阻抗匹配。这些终端可根据不同的工作条件进行调节，使其成为需要精确阻抗控制的应用的理想选择。
变量终止：这些接线端子允许手动或电子调节电阻值。调节机制可以采用可变电阻器进行窄范围控制，也可以采用电阻器和电容器的组合，根据系统需求，在特定范围内改变阻抗。
应用领域：常用于研发实验室和校准调谐系统，在这些系统中，阻抗必须动态调整以适应操作条件。
好处：可变终端提供了灵活性和精确的阻抗控制，这在实验和高精度环境中是必不可少的。
3. 高功率射频同轴终端
高功率射频同轴终端旨在耗散大量的射频功率，其额定功率通常为数百瓦或数千瓦。这些终端广泛应用于各种场合，例如高功率发射机、雷达系统和卫星通信站，在这些应用中，高功率射频信号必须得到安全可靠的终端连接。
组件和结构：高功率终端通常采用耐用、高功率材料制成，可能包含散热片或冷却装置，以帮助散发其吸收的射频能量。它们可能采用由镍铬合金或陶瓷复合材料等材料制成的耐用电阻元件，这些材料在高温下不易发生性能退化。
应用领域：高功率发射机、雷达系统、卫星通信站以及其他需要安全终止极高射频功率的环境。
好处：高功率额定终端在大多数不利的工作条件下都能提供可预测的性能，通过保持阻抗匹配，同时保护相关设备免受反射功率的损坏。
4. 低功率射频终端
低功率射频同轴终端适用于功率较低的应用，通常在毫瓦到几瓦范围内。这些终端非常适合小型射频系统，例如移动设备和低功率通信设备。
设计与施工：低功耗端子体积更小、重量更轻，通常采用碳膜或金属氧化物等材料，这些材料能够在更大的面积上耗散能量。此类端子的设计通常便于集成到电路板或小型设备中。
应用领域：广泛应用于移动通信设备、低功耗信号测试以及低功耗射频电路，例如 Wi-Fi 路由器、蓝牙设备和小型射频放大器。
优点：价格实惠、体积小巧，适合在狭小空间内安装。它们还能为低功率应用提供令人满意的阻抗匹配。
专用射频同轴终端是为满足特定要求而设计的，必须与其相应的应用完美匹配。
低PIM（无源互调）终端：这些终端非常适合降低无源互调失真，这对于高端通信系统（例如 4G/5G 基站、卫星通信以及其他需要更纯净信号的应用）至关重要。这些终端采用的材料和设计能够最大限度地减少组合频率引起的杂散信号。
精密射频终端：适用于对阻抗匹配精度要求极高且对偏差容忍度极低的应用，例如计量实验室、校准服务和高精度射频测量装置。
专用和高温端接：专为极端温度条件（无论极高或极低）或化学腐蚀环境而设计。这些定制端子旨在满足特定的环境和操作条件。
应用领域：这些终端用于各种射频环境中，在这些环境中，标准解决方案无法提供必要的性能，例如航空航天、国防或现代电信基础设施。
优点：定制连接器端接针对特定挑战进行了优化，可在恶劣环境和特殊操作条件下提供增强的性能。
结论射频同轴电缆终端类型
了解各种射频同轴终端类型，有助于用户在为特定应用选择合适的终端时做出明智的决定。每种类型都具有独特的优势和整体性能提升，能够显著影响射频系统的设计和运行。
