TNC型是一款中等功率同轴连接器，采用螺纹连接方式。该连接器适用于直流至11GHz的频率范围，并提供50Ω和95Ω两种互配版本。其优点包括高可靠性、抗振性能以及优异的机械和电气性能。

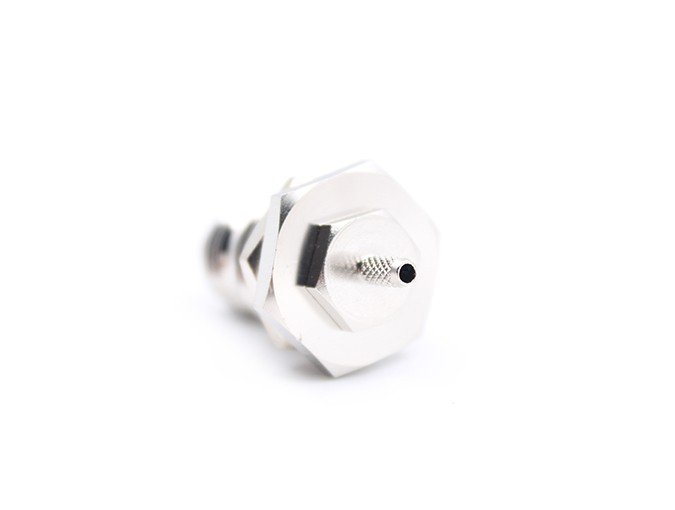

适用于RG316电缆的TNC母头射频连接器，压接式
Teruilai 产品编号：TNC-KY3CY数据表
| 电气数据 | 要求 | |
| 频率范围 | 直流3GHz | |
| 介电耐压 | 1500伏 | |
| 特性阻抗 | 50Ω | |
| 绝缘电阻 | ≥5000MΩ | |
| 接触电阻 | ||
| 中心导体 | ≦1.5mΩ | |
| 外导体 | ≦0.2mΩ | |
| 电压驻波比 | ≤1.3 | |
| 机械数据 | 要求 | |
| 耐久性（配合） | ≥500 | |
| 环境数据 | 要求 | |
| 温度范围 | -40℃至70℃ | |
| 材料数据 | 要求 | |
| 连接器部件 | 材料 | 电镀 |
| 身体 | 黄铜 | 镀镍 |
| 引脚触点 | 青铜 | 金子 |
| 绝缘体 | 特氟龙 | |
| 连接螺母 | 黄铜 | 镀镍 |
| 垫片 | 硅橡胶 | |
| 垫圈 | 黄铜 | 镀镍 |
