MCX型是一种采用微型卡扣式耦合机构的射频同轴连接器，具有重量轻的特点。 它们体积小巧、结构简洁、易于使用，一定能满足大多数对空间、重量、性能和组装便捷性有要求的应用场景。 固定通信仪器的射频电路中需要用到。

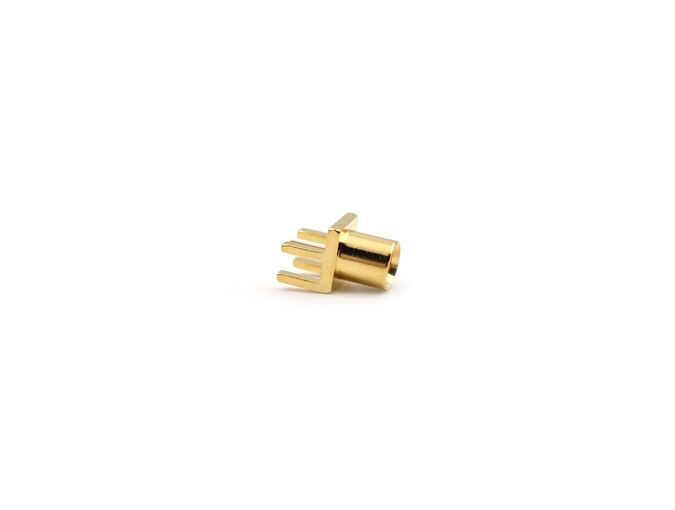

MCX 母头射频连接器，PCB 安装
Teruilai 产品编号：MCX-KHD4-2 数据表
| 电气数据 | 要求 | |
| 频率范围 | 0-6GHz | |
| 介电耐压 | 750伏 | |
| 特性阻抗 | 50Ω | |
| 绝缘电阻 | ≥1000MΩ | |
| 接触电阻 | ||
| 中心导体 | ≦5mΩ | |
| 外导体 | ≤2.5mΩ | |
| 电压驻波比 | ≤1.20 | |
| 机械数据 | 要求 | |
| 耐久性（配合） | ≥500 | |
| 环境数据 | 要求 | |
| 温度范围 | -65℃至+155℃ | |
| 材料数据 | 要求 | |
| 连接器部件 | 材料 | 电镀 |
| 身体 | 黄铜 | 金子 |
| 绝缘体 | 特氟龙 | |
| 引脚触点 | 铍、铜 | 金子 |
