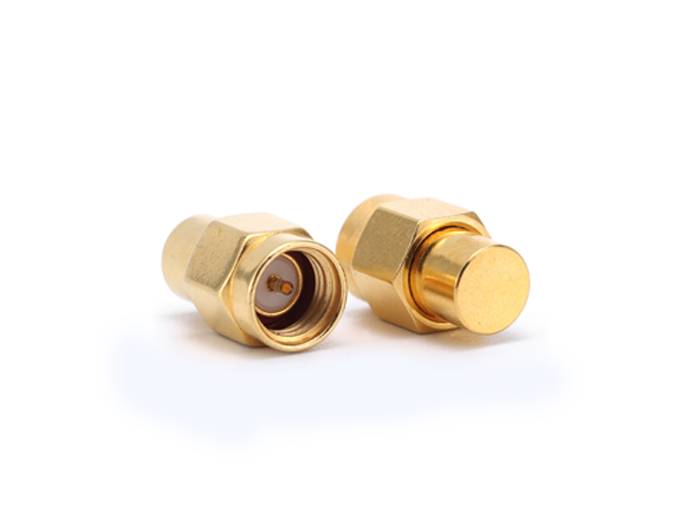

射频同轴终端：材料和设计考虑因素

在为特定应用选择射频同轴终端时，了解其设计选择和所用材料至关重要。本节将讨论射频同轴终端中常用的材料，以及这些材料如何影响终端的性能和耐久性。

1. 常用材料

射频同轴电缆终端所用材料对于提升性能和满足特定要求至关重要。最常用的材料包括：

电阻元件：
电阻元件是吸收射频信号能量的核心部件。常用材料包括：

• 碳膜：碳膜电阻器适用于低功率终端，具有电阻稳定且价格相对低廉的优点。它非常适合低频应用，但在高功率或高频条件下性能不佳。

• 金属薄膜：金属膜电阻器常用于中等功率应用，其内部由一层薄薄的合金层构成。与碳膜电阻器相比，金属膜电阻器能够提供更宽的稳定频率范围和更精确的频率响应，性能更优。

• 镍铬合金（NiCr）：镍铬合金常用于高功率终端，具有优异的导热性和稳定性，使其能够长时间处理大量的射频功率而不会劣化。

• 陶瓷复合材料：这些材料因其优异的耐热性和机械强度而被应用于高性能和高频应用中。陶瓷复合材料则因其卓越的导热性和稳定的阻抗而被选用。

指挥家：
射频终端中的导体设计用于传输射频信号，且损耗极小。常用材料包括：

• 铜：铜因其高导电性而成为最常用的材料。为了防止氧化并保持低接触电阻，通常会在铜表面镀上一层银或金。

• 铝：在一些对重量要求较高的应用中，铝比铜轻，但通常导电性较差。通过适当的涂层处理，铝可以满足特定用途的需求。

介电材料：
介电材料是用于隔离导体和维持阻抗控制的绝缘材料。常见的介电材料包括：

• 聚四氟乙烯（PTFE）：聚四氟乙烯（PTFE）以其品牌名特氟龙而闻名，因其低损耗特性和耐高温能力而被选用。

• 聚乙烯（PE）：PE材料非常适合低成本应用。它绝缘性能良好，适用于高温和高频使用。

• 陶瓷制品：陶瓷材料因其优异的热稳定性和低介电损耗，被用于高功率和高频应用中。

2. 设计考虑因素

射频同轴终端的性能指标受多种设计因素影响。了解这些因素有助于为特定应用选择合适的终端：

• 阻抗匹配：如果阻抗不匹配，射频同轴终端会因不必要的信号反射而产生噪声，从而无法正常工作。终端必须设计成与传输线的特性阻抗（通常为 50 或 75 欧姆）相匹配，以防止反射并保持信号完整性。

• 热管理：终端吸收的射频能量会转化为热量。高效的散热管理对于防止过热和性能异常至关重要。这可以通过使用散热片、导热垫或高导热材料来有效散热来实现。

• 功率处理能力：射频终端的功率处理能力取决于其材料和结构。高功率终端必须设计成能够吸收大量的射频功率而不发生性能下降，通常采用耐热材料或适当的冷却方法。

• 工作频率范围：终端设计必须与预期应用的频率范围兼容。电阻元件尺寸、介质材料和整体终端几何形状等因素都会影响频率响应。

• 环境绩效：射频同轴电缆终端必须能够承受各种环境条件，包括极端温度、潮湿、腐蚀和机械应力。如果终端用于室外或恶劣环境中，则可能需要密封或涂层以防止损坏。

• 机械强度：端子必须足够坚固，能够承受物理应力，例如搬运、振动和环境因素。这在航空航天或汽车等对性能要求较高的应用领域尤为重要，因为这些行业的部件可能会遭受显著的机械冲击和振动。

3. 环境因素

射频同轴终端的使用环境决定了其性能和使用寿命。主要环境因素包括：

• 耐温性：射频终端必须在其设计环境中正常工作。对于高温环境（例如航空航天或工业应用），终端必须采用能够承受高温而不发生性能退化的材料制成。对于低温环境，终端必须能够抵抗开裂或脆化。

• 湿度：潮湿会腐蚀接线端子并导致其失效。在高湿度地区或存在受潮风险的场所，接线端子应防水。这可能需要使用防水材料、密封件和涂层。

• 耐腐蚀性：暴露于盐水、化学品或污染物环境中的端子需要采用耐腐蚀材料制成。常用材料包括不锈钢和镀金触点。

• 振动和机械应力：用于军事或汽车环境的射频终端可能会承受剧烈振动。因此，应采用相应的保护机制，例如更坚固的外壳、减振材料或能够减少机械应力的安装方案。

在选择射频同轴终端时，工程师应考虑设计因素和环境挑战，以便为其特定应用选择最合适的解决方案。
