1. 定义和目的

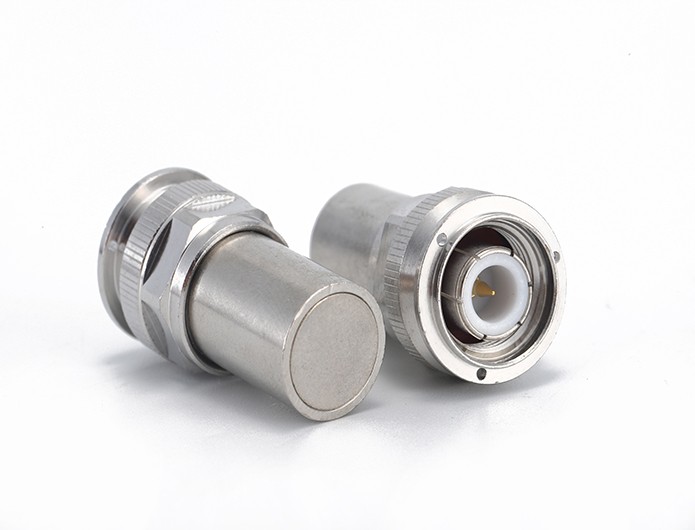

射频同轴终端是任何射频 (RF) 系统中至关重要的组件。它们的主要功能是吸收并耗散信号能量，防止信号从传输线末端或开放端口反射回来。这些终端通过确保不发生反射，从而在稳定和优化射频电路性能方面发挥着至关重要的作用，否则反射可能导致信号失真、干扰甚至设备损坏。射频同轴终端通过提供电阻负载（通常具有 50 或 75 欧姆的特性阻抗）来帮助减少信号干扰，从而实现高质量信号的无失真传输。
射频同轴终端主要用于射频系统、天线、发射机和测量设备中未使用的端口的端接。它们在测试测量应用、天线阵列和其他无源系统中尤为重要，因为在这些应用中，保持所需的信号特性和行为对于确保精确性能至关重要。
2. 在射频系统中的重要性
射频同轴终端在许多射频系统中至关重要，因为它们能够控制信号反射并确保阻抗匹配。以下是它们必不可少的几个关键原因：
避免信号反射：射频传输线传输过程中，如果传输线末端存在阻抗不匹配，信号可能会反射回信号源。这种反射会导致干扰、驻波和信号损耗。射频终端经过专门设计，可以吸收这些反射信号，防止不必要的反射，从而保持平滑的传输。
信号完整性的保持：射频同轴终端通过提供与传输线匹配的特性阻抗，即使在高频应用中也能帮助保持信号完整性。确保尽可能高的信号质量对于提供一致的无线电体验至关重要。
保护设备：在高功率应用中，反射波会损坏放大器和收发器等敏感设备。射频终端可以将多余的能量安全地以热量的形式耗散掉，从而保护这些组件免受潜在损坏。
最大化系统性能：射频终端通过维持适当的阻抗匹配和最大限度地减少反射损耗，帮助系统以最佳性能运行。这对于从通信系统到雷达和射频测试环境等各种应用都至关重要。
3. 基本功能
射频同轴终端通过在射频传输线或端口末端提供一个可预测的电阻负载来工作。它们吸收入射的射频能量，防止其反射回系统。终端阻抗的选择旨在与特定传输线的特性阻抗（通常为 50 或 75 欧姆）相匹配，从而最大限度地减少反射。
射频能量吸收：大多数射频终端的设计目的都是为了吸收来自有源器件的输入功率。这种吸收是通过终端内部的电阻元件实现的，该电阻元件将射频能量转化为热量，然后安全地散发出去。
阻抗匹配：射频终端的阻抗与所连接系统的特性阻抗相匹配。这样可以最大限度地减少信号反射，并通过确保阻抗匹配来最大限度地提高从信号源到负载的功率传输。
热管理：射频终端必须吸收射频能量并处理产生的热量。高功率终端通常配备散热片或其他冷却机制，以有效散热并保持终端性能。
