TNC型是螺钉耦合中功率同轴连接器，具有优异的抗振动性能、高可靠性和宽工作频率范围。它们专门用于连接移动通信、航空航天、雷达应用以及各种无线电仪器中的射频电缆。 接口配合尺寸和技术特性符合MIL-C-39012、IEC60169-17和CECC22200标准。

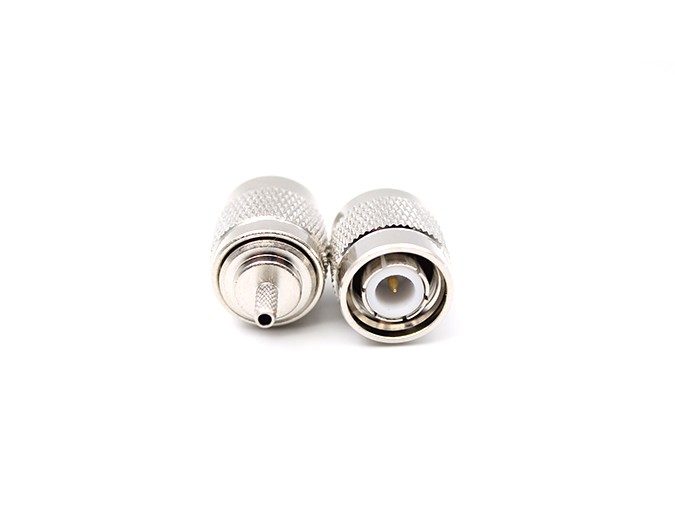

射频同轴连接器 TNC 公头连接器，适用于 RG174 电缆压接
Teruilai 产品编号：TNC-J3Y数据表
RoHS认证：符合要求
| 电气数据 | 要求 | |
| 频率范围 | 直流6GHz | |
| 介电耐压 | 1500伏 | |
| 特性阻抗 | 50Ω | |
| 绝缘电阻 | ≥5000MΩ | |
| 接触电阻 | ||
| 中心导体 | ≦1.5mΩ | |
| 外导体 | ≦0.2mΩ | |
| 电压驻波比 | ≤1.3 | |
| 机械数据 | 要求 | |
| 耐久性（配合） | ≥500 | |
| 环境数据 | 要求 | |
| 温度范围 | -40℃至70℃ | |
| 材料数据 | 要求 | |
| 连接器部件 | 材料 | 电镀 |
| 身体 | 黄铜 | 镀镍 |
| 引脚触点 | 黄铜 | 金子 |
| 绝缘体 | 特氟龙 | |
| 连接螺母 | 黄铜 | 镀镍 |
| 垫片 | 硅橡胶 | |
| 压接套圈 | 铜 | 镀镍 |
