N型射频连接器是一种螺纹耦合的中功率同轴连接器，工作频率最高可达11GHz，部分型号可扩展至18GHz。N型射频连接器具有优异的抗振性能、高可靠性和卓越的电气特性，广泛应用于通信领域。在连接方式方面，可提供夹紧式、压接式和焊接式等多种选择。

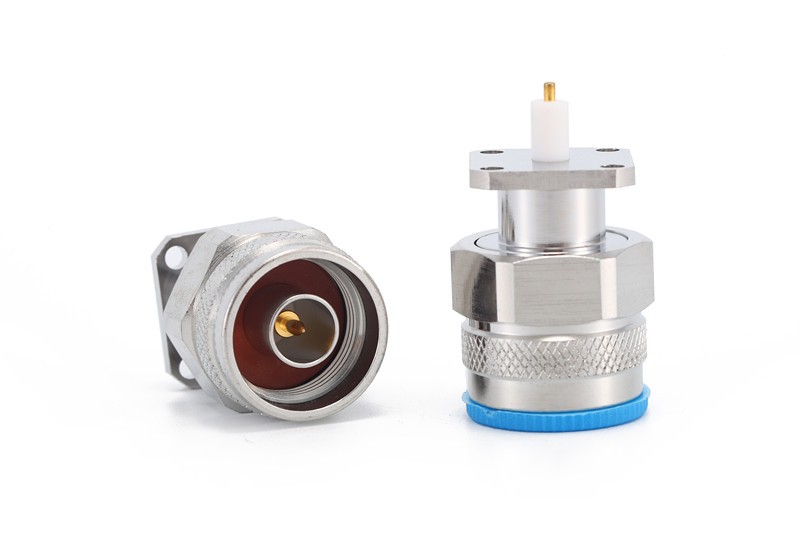

N 型公头 4 孔法兰连接器，用于端子
Teruilai P / N：N-JFD5 外形图
RoHS证书：符合
N型射频连接器是一种螺纹耦合的中功率同轴连接器，工作频率上限可达11GHz，部分型号可扩展至18GHz。N型射频连接器具有优异的抗振性能、高可靠性和优越的电气特性，广泛应用于通信领域。在连接方式方面，可提供夹紧式、压接式和焊接式等多种选择。
| 电气数据 | 要求 | |
| 频率范围 | 直流6GHz | |
| 介电耐压 | 1000伏 | |
| 特性阻抗 | 50Ω | |
| 绝缘电阻 | ≥5000MΩ | |
| 接触电阻 | ||
| 内导体 | ≦6.0mΩ | |
| 外导体 | ≦2.0mΩ | |
| 电压驻波比 | ≤1.15 | |
| 机械数据 | 要求 | |
| 耐久性（配合） | ≥500 | |
| 环境数据 | 要求 | |
| 温度范围 | -55℃至155℃ | |
| 材料数据 | 要求 | |
| 连接器部件 | 材料 | 电镀 |
| 身体 | 黄铜 | 三层金属镀层 |
| 引脚触点 | 磷青铜 | 镀银 |
| 绝缘体 | 特氟龙 | |
| 垫片 | 硅橡胶 | |
| C形环 | 磷青铜 | 自然的 |
