N型连接器是一种螺纹耦合式中功率同轴连接器，工作频率上限可达11GHz，部分型号可扩展至18GHz。它具有优异的抗振性能、高可靠性和优越的电气性能，广泛应用于通信领域。在电缆连接方面，可提供夹接、压接和焊接等多种连接方式。

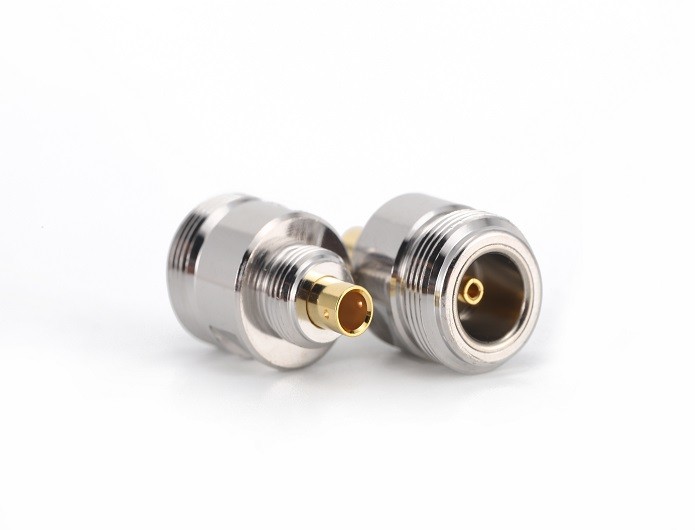

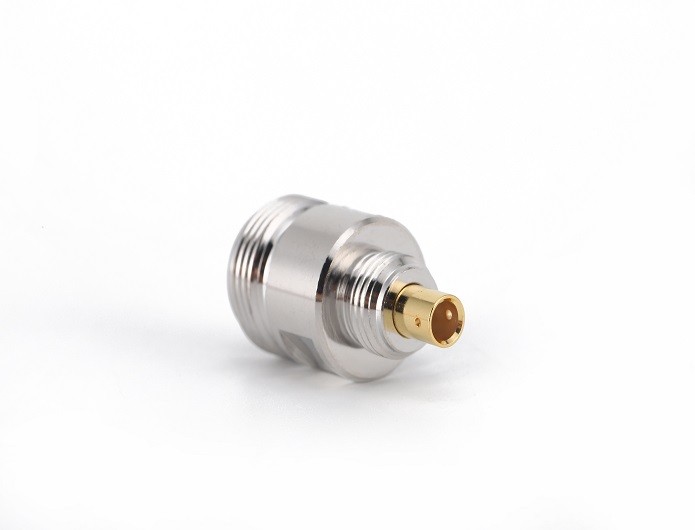

用于 141 电缆射频同轴连接器的 N 型母头隔板连接器
Teruil P / N：N-KYB3E 外形图
RoHS证书：符合
| 电气数据 | 要求 | |
| 频率范围 | DC-11GHz | |
| 介电耐压 | 1500伏 | |
| 特性阻抗 | 50Ω | |
| 绝缘电阻 | ≥5000MΩ | |
| 接触电阻 | ||
| 内导体 | ≦1.0mΩ | |
| 外导体 | ≦0.2mΩ | |
| 电压驻波比 | ≤1.20 | |
| 机械数据 | 要求 | |
| 耐久性（配合） | ≥500 | |
| 环境数据 | 要求 | |
| 温度范围 | -55℃至155℃ | |
| 材料数据 | 要求 | |
| 连接器部件 | 材料 | 电镀 |
| 身体 | 黄铜 | 镀镍 |
| 引脚触点 | 青铜 | 镀银 |
| 绝缘体 | 特氟龙 | |
| 坚果 | 黄铜 | 镀镍 |
| 垫片 | 硅橡胶 | |
| 垫圈 | 黄铜 | 镀镍 |
