N型连接器是一种螺纹耦合式中功率同轴连接器，工作频率最高可达11GHz，部分型号可扩展至18GHz。它具有优异的抗振性能、高可靠性和卓越的电气性能，广泛应用于通信领域。在电缆连接方面，可提供夹接、压接和焊接等多种连接方式。

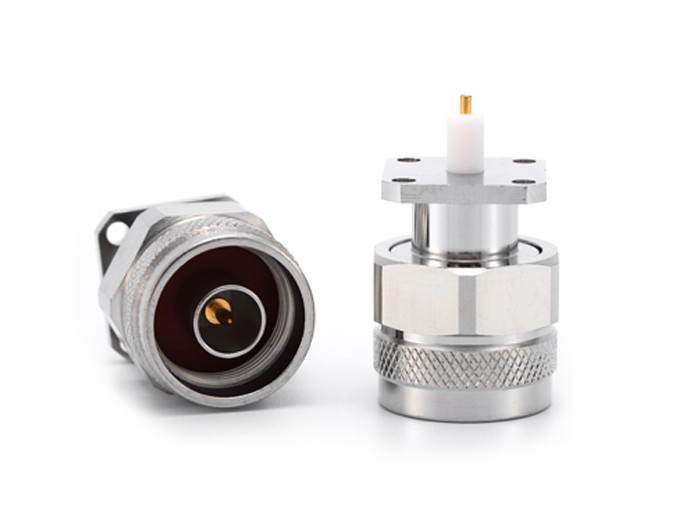

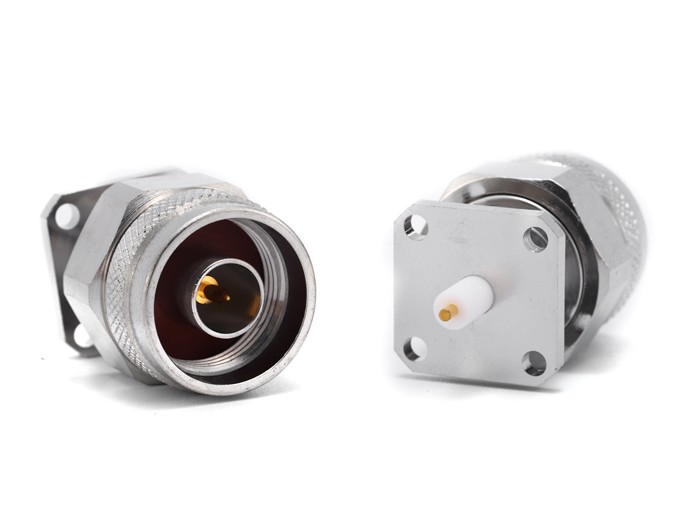

N型直通四孔法兰射频连接器
很遗憾，零件号：N-JFD5轮廓图.pdf
RoHS认证：符合要求
| 电气 | 要求 | |
| 阻抗 | 50Ω | |
| 频率范围 | DC-6GHz | |
| 介电耐压 | 1500V（伏特 RMS） | |
| 中心接触电阻 | ≤6MΩ | |
| 外接触电阻 | ≤2MΩ | |
| 绝缘电阻 | ≥5000MΩ | |
| 电压驻波比 | 1.15:1 | |
| 插入损失 | 0.05dBXSq.Rt(FGhz) | |
| 机械与环境 | 要求 | |
| 温度范围 | -55℃- 155℃ | |
| 符合RoHS标准 | 合规 | |
| 耐久性 | >500个循环 | |
| 材质与表面处理 | 要求 | |
| 连接器部件 | 材料 | 电镀 |
| 身体 | 黄铜 | 三金属镀层 |
| 绝缘体 | 特氟龙 | |
| 联系引脚 | 黄铜 | 镀银 |
| 连接螺母 | 黄铜 | 三金属镀层 |
| 垫片 | 硅橡胶（红色） | |
| O型圈 | 磷青铜 | 自然的 |
