微型射频同轴连接器模型和应用环境

I. 微型射频同轴连接器标准型：包括 N 系列、C 系列。

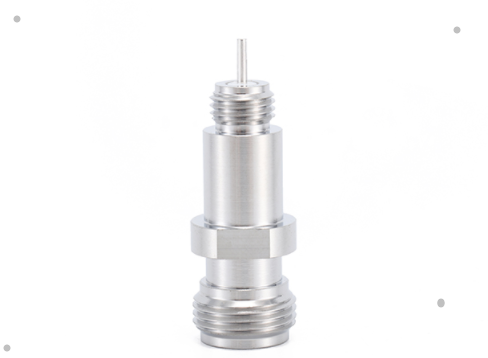

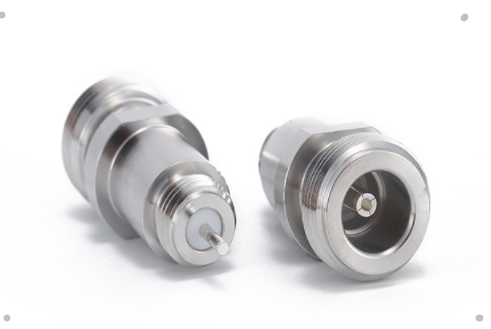

（1）N系列采用螺纹对接式互换设计，有50欧姆和75欧姆两种版本。工作频率0~11GHz，可搭配3~12mm软性、半软性、半刚性电缆使用，精密N型接头甚至适用于18GHz环境，典型应用场景包括局域网、测试设备、卫星等。

（2）C系列是康赛尔成功开发的，它采用内部卡口连接，内部标称尺寸、工作频率等与N系列相同，但不如N系列常见。


其次，微型射频同轴连接器较小：包括 BNC 系列、TNC 系列。

（1）BNC系列，工作频率0～4GHz，最大的特点是连接方便，一般只需旋转连接套管不到一圈即可连接。适用于频繁插拔的场合，是目前市面上常见的连接器产品，尤其在仪器仪表、网络和计算机领域应用广泛。

（2）TNC系列，是BNC的螺纹变形，又称螺纹BNC，其工作频率可达11GHz，抗振性能好。

第三，微型射频同轴连接器超小型：包括 SMA、SMB、SMC、MCX、BMA、SAA 系列。

（1）SMA系列，工作频率0~18GHz。

（2）SMB系列，带止挡的推入式连接器，尺寸小，易于插拔，抗振性好，占用空间小，广泛用于工作频率为0至4GHz的通信设备、仪器仪表和导航系统。

（3）SMC系列是SMB的螺纹变形，其内部结构尺寸与SMB相同，工作频率0~11GHz，通常用于雷达、导航等。

（4）MCX 系列，其基本功能与 SMB 类似，但体积比 SMB 小 1/3。

（5）BMA系列，又称盲插连接器，其轴向和径向固定插座具有一定的浮动性，可实现块状、模块化整体系统，盲插更换快捷，工作频率0~22GHz。内部标称尺寸和配套电缆与SMA相同。

（6）SAA系列是一种推入式自锁连接器，目前广泛应用于可编程交换机、光终端等通信系统中。

第四，微型射频同轴连接器：包括 SSMA、SSMB、MMCX 系列。

（1）SSMA系列，结构特点与SMA类似，但尺寸更小，工作频率高达40GHz，是目前常见的毫米波连接器标准。

（2）SSMB系列，结构特征与SMB相似，尺寸较小。

（3）MMCX系列是一种新型的插入式连接器，也是目前应用中最小的连接器。

因为型号很多，所以我们在选择时也需要注意。微型射频同轴连接器。

1、根据使用要求确定连接器外形尺寸，并确定电缆端接侧。

2、根据使用要求选择特性阻抗、工作频率满足射频同轴连接器要求的连接器。

3、根据发射功率的大小、插入损耗、屏蔽要求，选择合适的微型射频同轴连接器和合适的电缆。

4、结合使用空间的大小、插拔频率和使用环境，确定射频同轴连接器的连接方式。

5、According to the use of space to determine the fixed mode (flange, nut, welding).
