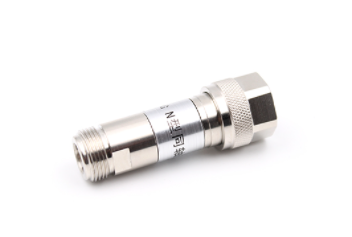

N型射频固定衰减器射频固定衰减器是射频和微波电路及系统的基本组成部分。它几乎存在于所有射频应用中，在接收机、发射机以及测试和测量系统中发挥着关键作用。射频固定衰减器的主要作用是在敏感电路元件之前降低信号强度。衰减器可以采用多种技术制造，了解可用的衰减器选项有助于工程师为其应用选择最合适的衰减器。

（A）定义

N 型射频固定衰减器仅沿信号路径布置，用于降低所需或不必要的信号强度。它们可用于在灵敏度测试和接收机测量之前降低被测设备的输出信号，以确保更一致的阻抗匹配，或确保对发射机输出端的信号幅度进行精确控制。设备的衰减水平（即通过设备的信号功率/电压损耗量）通常以分贝 (dB) 或电压比来衡量。

宽带衰减器是最常见的衰减器类型。然而，某些类型的衰减器和技术可能存在频率相关的性能和局限性。虽然终端匹配也会在系统负载下降低信号强度，但与终端匹配不同的是，衰减器是串联在信号路径中的。

（二）类型

N型射频固定衰减器衰减器基于无源电阻、吸收材料/技术、PIN二极管或场效应晶体管（FET）技术。此外，衰减器还可以采用同轴传输线、带状线、表面贴装甚至波导互连技术制造。不同技术的性能和物理特性差异很大。结构的质量和成本会影响性能范围、热特性和物理特性。

RF Fixed Attenuators can also be classified as having fixed attenuators or adjustable attenuators. Adjustable attenuators include switching attenuators with discrete attenuation levels and continuously variable attenuators with analog adjustment. Both types of attenuators can be designed for electrical or mechanical control. Some attenuators can be programmed and controlled by digital signals or even software.
