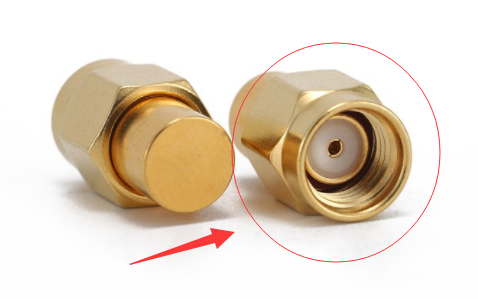

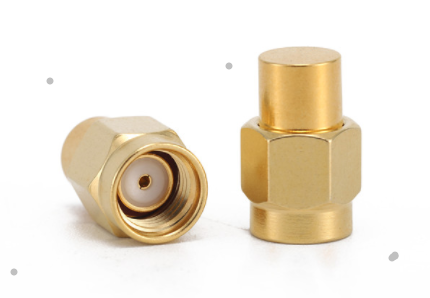

这SMA射频终端SMA 是一种应用广泛的半精密超小型射频和微波连接器，尤其适用于频率高达 18 GHz 甚至更高频率的电子系统中的射频连接。SMA 射频端接件有多种形式，例如公头、母头、直通型、弯头、隔板接头等，能够满足大多数应用需求。其超小的尺寸也使其能够应用于相对较小的电子设备中。

A. SMA射频终端简介

SMA连接器常用于电路板之间的射频连接，以及许多微波元件，例如滤波器、衰减器、混频器和振荡器。该连接器具有螺纹外接口，接口呈六边形，可使用扳手拧紧。使用专用扭矩扳手可将其拧紧至合适的密封状态，从而实现良好的连接，而不会过度拧紧。

第一代SMA射频终端是为141型半刚性同轴电缆设计的。最初的SMA连接器可以被称为极简连接器，因为同轴电缆的中心部分本身就构成了连接器的中心针，从而无需在同轴电缆中心导体和专用连接器的中心针之间设置过渡结构。

它的优点是电缆介质直接与接口连接，没有空气间隙；缺点是可执行的连接/断开循环次数有限。然而，对于使用半刚性同轴电缆的应用而言，这不太可能成为问题，因为安装通常在初始组装后就固定下来了。

其次，SMA射频终端的性能

SMA射频终端设计为在连接器处保持恒定的50欧姆阻抗。SMA连接器最初的设计和规格适用于高达18 GHz的工作频率，尽管某些型号的最高频率为12.4 GHz，还有一些型号的规格为24 GHz或26.5 GHz。更高的频率上限可能需要更高的回波损耗。

通常情况下，SMA射频终端在24 GHz以下频率范围内比其他连接器具有更高的反射系数。这是由于精确固定介质支撑结构较为困难，但尽管存在这一难题，一些制造商已经成功地克服了它，并能够使其连接器在26.5 GHz频率下正常工作。

对于柔性电缆，频率限制通常由电缆本身而非连接器决定。这是因为SMA连接器所兼容的电缆线径较小，其损耗自然远大于连接器的损耗，尤其是在其工作频率范围内。

第三，SMA射频终端的额定功率

在某些情况下，SMA射频终端的额定功率可能至关重要。决定配套同轴连接器平均功率处理能力的关键参数是其输送高电流并保持适中温升的能力。

发热效应主要由接触电阻引起，而接触电阻取决于接触面积和触点之间的配合情况。中心触点是关键区域，必须加工成型并紧密贴合。此外，还应注意，平均额定功率会随频率的增加而降低，因为电阻损耗会随频率的增加而增大。

SMA射频终端不同制造商的功率处理数据差异很大，但一些数据显示，有些设备在 1 GHz 时可以处理 500 瓦的功率，在 10 GHz 时会降至略低于 200 瓦，尽管这也是测量数据，实际功率可能略高一些。
