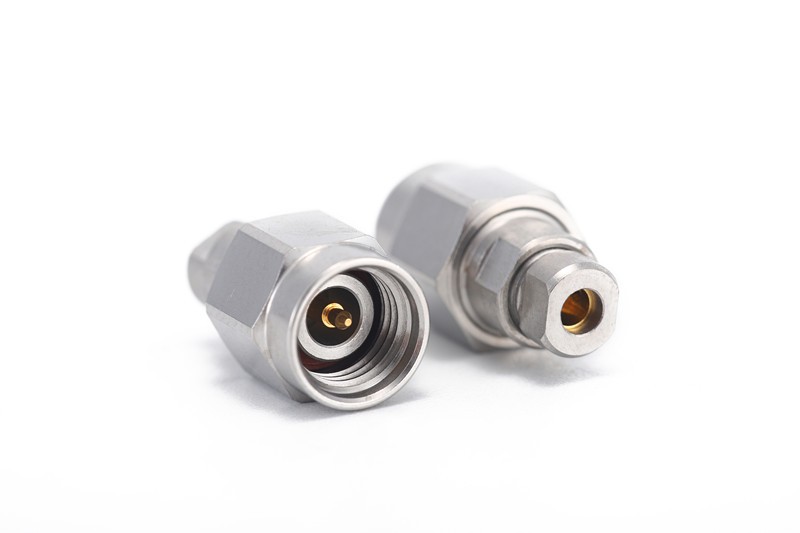

1.1 射频同轴连接器
射频（RF）同轴连接器是一种专用于射频应用的专用电连接器。它们用于连接各种射频应用中的电缆和设备，以最小的损耗和干扰传输信号。在射频同轴连接器中，中心导体、绝缘层和外导体通过独特的设计完美集成在一起，并封装在保护壳内。这种结构有助于防止电磁干扰（EMI）和射频干扰（RFI），从而保持信号的完整性。
同轴连接器广泛应用于电信、广播、医疗成像和军事通信等众多领域。它们的设计旨在保持恒定的阻抗（通常为 50 或 75 欧姆，具体取决于应用），这对于最大限度地减少信号反射和确保高效传输至关重要。鉴于涉及的高频信号，这些连接器对精度和可靠性要求极高；即使是信号完整性的微小干扰也会影响其性能。
不同类型和尺寸的射频同轴连接器适用于特定的应用。它们根据尺寸、频率范围、功率处理能力和环境耐受性进行分类。在为射频系统选择连接器时，必须了解不同类型的射频同轴连接器及其应用，以满足每个系统的特定要求。
1.2 射频同轴连接器的应用
射频同轴连接器的应用范围非常广泛，涵盖多个领域的各种通信技术。其中一些最重要的应用包括：
电信射频同轴连接器广泛应用于基站、天线和其他通信基础设施等领域。它们在各种移动和固定通信网络中，对于维持远距离信号的传输和接收起着至关重要的作用。
广播电视和广播需要射频同轴连接器将信号从演播室传输到广播塔，最终到达终端用户。这些连接器确保清晰的广播信号，提供良好的观看和收听体验。
医学影像在医学成像领域，射频同轴连接器被用于诊断设备中，以确保信号能够精确无失真地传输，例如在磁共振成像（MRI）系统中。医学成像对精度要求极高，因此这些连接器的可靠性至关重要。
国防与航天射频同轴连接器广泛应用于国防无线电、雷达系统和卫星通信领域。这些应用要求连接器能够在极端条件下（例如高压或振动）工作，同时保持信号完整性。
5G网络5G网络的推出推动了对高频射频同轴连接器的需求。例如，HUBER+SUHNER的射频连接器，如SUCOFLEX 500，对于5G基站内组件的高频连接至关重要，能够实现更快的数据传输速率和更高的网络容量。
1.3 市场趋势与需求分析
高速数据传输需求不断增长，推动了无线通信网络的扩张，并带动了射频同轴连接器市场的增长。主要市场趋势包括：
小型化电子设备小型化的趋势增加了对紧凑型射频同轴连接器的需求，这种连接器能够在小尺寸下提供高性能，尤其是在移动设备、物联网应用和可穿戴技术中。
更高频率从5G到现代雷达系统，射频同轴连接器需要在更高的频率下工作，扩展到毫米波频段。为了满足这些需求，人们开发了支持高于30 GHz频率的连接器。
恶劣的环境条件连接器越来越需要在严苛的环境条件下工作，例如极端温度、湿度或化学品侵蚀。这对于军事、航空航天和户外电信应用尤为重要。
定制由于各行各业的客户都要求定制连接器以满足其特定需求，制造商现在提供量身定制的连接器解决方案，以精确满足这些要求。
随着通信技术的进步以及5G网络和物联网设备的普及，射频同轴连接器市场预计将持续增长。能够创新并满足不断变化的市场需求的公司将占据有利地位，获得成功。
2. 射频同轴连接器的结构和原理
2.1 射频同轴连接器的基本组成部分
射频同轴连接器采用精心设计的结构，旨在最大限度地减少信号损耗和干扰，这在高频应用中至关重要。了解这些连接器的基本组成部分是掌握其工作原理和性能的关键。
射频同轴连接器包括：
中心指挥中心导体通常由铜或其他高导电材料制成，是射频信号的主要传输路径。它可以是实心导线，也可以是多股导线以增加灵活性，其材料和尺寸的选择取决于频率和功率要求。
介电绝缘这种材料将中心导体和外屏蔽层隔开，从而实现电气隔离。介电材料会影响阻抗、信号传输速度和连接性能，因此其选择至关重要。常用的介电材料包括聚四氟乙烯（PTFE）和膨体聚乙烯。
外导体外导体，也称为屏蔽层，包裹着介质绝缘层和中心导体。它为射频信号提供回流路径，并屏蔽内部导体免受外部电磁干扰 (EMI)。外导体通常由铝或铜等金属制成，有时会镀银或镀金。
连接器本体连接器本体（或外壳）容纳所有内部组件并提供物理保护。它还便于与其他射频组件和电缆连接。本体通常由不锈钢或黄铜等耐用材料制成。
耦合机制连接机构将连接器牢固地固定到其配合部件上，从而提供稳定紧密的连接。连接机构的类型包括螺纹连接（如SMA连接器）、卡口连接（如BNC连接器）和推拉式连接。连接机构的选择取决于应用需求，例如易用性和抗振性。
密封件和垫圈在要求苛刻的应用中使用的射频同轴连接器中，采用密封件和垫圈来防止水分和灰尘进入连接器，从而确保长期可靠性和性能，尤其是在户外或军事应用中。
2.2 连接器工作原理
射频同轴连接器旨在以最小的损耗和反射传输射频信号。连接器的合理设计对于在整个信号路径上保持特性阻抗（通常为 50 欧姆）至关重要，这对于最大限度地减少信号反射和功率损耗至关重要。
射频信号传输在同轴电缆中，中心导体传输信号，而外导体（屏蔽层）提供接地参考并屏蔽信号免受外部干扰。导体之间的绝缘材料确保信号被限制在电缆内，从而保持信号完整性。
阻抗匹配射频系统中连接器、电缆和其他组件之间的阻抗匹配至关重要。阻抗不匹配会导致信号反射、驻波和功率损耗。射频同轴连接器设计用于匹配链路两端的特性阻抗，从而确保高效的功率传输和最小的信号失真。
电磁屏蔽同轴连接器的外导体起到屏蔽作用，保护信号免受外部电磁干扰 (EMI) 的影响。这种屏蔽对于保持信号完整性至关重要，尤其是在电磁噪声较高的环境中。
频率范围射频同轴连接器设计用于在宽频率范围内工作。导体直径和介质材料类型等设计参数针对特定频率范围进行了优化。例如，毫米波连接器采用更小的尺寸和更高的精度设计，以适应GHz频率。
反射和收益损失回波损耗衡量的是由于阻抗不匹配或连接器缺陷而反射回信号源的信号量。高回波损耗表明大部分信号以最小的反射向前传输。射频同轴连接器经过精心设计，可最大限度地降低回波损耗，从而最大限度地提高信号传输效率。
2.3 关键技术参数评估
为了选择适合您应用的连接器，了解射频同轴连接器的关键技术参数至关重要。这些参数包括：
阻抗射频同轴连接器的特性阻抗是其最关键的参数之一。大多数射频系统都设计为标准阻抗，为 50 欧姆或 75 欧姆。连接器必须与此阻抗匹配，以确保最大信号功率传输和最小反射。
频率范围连接器的频率范围必须与其传输的信号相匹配。例如，SMA 连接器通常用于 18 GHz 以下的频率，而 2.92mm 连接器则可处理高达 40 GHz 的频率。选择具有正确频率范围的连接器对于确保最佳性能至关重要。
功率处理射频同轴连接器的功率处理能力是指其在不降低性能的情况下能够传输的最大射频功率。对于广播发射机或雷达系统等高功率应用而言，这一特性至关重要。
电压驻波比 (VSWR)VSWR（电压驻波比）衡量的是连接器与传输线阻抗的匹配程度。VSWR 越低，阻抗匹配越好，性能也越好。理想情况下，VSWR 应尽可能接近 1:1，以最大程度地减少信号反射和功率损耗。
插入损失插入损耗是指信号通过连接器时损失的信号功率。插入损耗越低越好，因为这意味着更多的信号可以无衰减地传输。该参数在高频应用中尤为重要，因为即使是很小的损耗也会显著影响性能。
连接器耐久性连接器的耐用性，包括其抗磨损能力，在需要频繁插拔的应用中至关重要。材料的选择，例如不锈钢或黄铜，以及镀层类型，例如镀金或镀银，都会显著影响连接器的使用寿命和可靠性。在测试和测量等需要频繁插拔的应用中，耐用性至关重要，可以防止性能随时间推移而下降。耐用性还体现在连接器的环境适应性上，其对腐蚀、潮湿和极端温度等因素的抵抗能力决定了连接器在长期使用中的有效性。
3. 不同类型的射频同轴连接器
射频同轴连接器种类繁多，每种连接器都适用于特定的应用和工作条件。连接器类型的多样性源于其对频率、功率处理能力、机械耐久性和环境耐受性等方面的不同要求。下面，我们将探讨一些最常见的连接器类型、它们的特性以及基本应用场景。
3.1 毫米波连接器
毫米波连接器设计用于在极高频率下工作，通常范围在 30 GHz 到 300 GHz 之间。这些连接器适用于对精度要求极高的超高频应用，例如先进的雷达系统、5G 网络和卫星通信。
3.1.1 1.0mm 连接器 1.0mm 连接器是目前最小的高频同轴连接器，工作频率最高可达 110 GHz。它们常用于毫米波测试设备、通信系统以及其他空间受限且性能要求严格的高频应用中。由于其尺寸小、精度高，这些连接器非常适合需要最小信号损耗和高可靠性的应用。
3.1.2 1.85mm 连接器 也称为 V 型连接器，1.85 毫米连接器设计工作频率高达 67 GHz。这些连接器常用于对尺寸紧凑和性能要求极高的高频应用领域。典型应用包括测试测量设备、高频通信系统和航空航天技术。
3.1.3 2.4mm 连接器 2.4mm 连接器可承受高达 50 GHz 的频率。这些连接器以其耐用性而闻名，广泛应用于高频测试测量系统以及毫米波通信。其独特的设计最大限度地减少了信号损耗，使其成为对精度和耐用性要求较高的应用的可靠选择。
3.1.4 2.92mm 连接器（K 型连接器） 2.92mm连接器，也称为K型连接器，设计用于高达40GHz的频率。由于其卓越的性能和机械强度，它被广泛应用于微波和毫米波系统。这些连接器常见于高频通信系统、雷达和仪器仪表等领域，在这些应用中，耐用性和精度至关重要。
3.1.5 3.5mm 连接器 3.5mm 连接器的工作频率最高可达 34 GHz。它们尺寸与 SMA 连接器相近，但在高频下性能更佳。这些连接器适用于需要兼具精度和耐用性的高频应用，例如微波通信系统和测试设备。
3.2 常用射频同轴连接器
常见的射频同轴连接器设计用途广泛，从消费电子产品到复杂的工业系统均可胜任。这些连接器应用广泛、功能多样，并以其可靠性和易用性而著称。
3.2.1 N型连接器 N型连接器是应用最广泛的射频连接器之一，能够处理高达11 GHz的频率。它们以其坚固耐用而著称，常用于无线通信、广播和军事系统。N型连接器的螺纹耦合机制确保了连接牢固稳定，使其非常适合户外和工业环境。
3.2.2 SMA连接器 SMA（超小型A型）连接器是专为18 GHz以下频率应用而设计的精密连接器。由于其尺寸小巧、性能优异，SMA连接器广泛应用于天线、射频模块和测试设备。这些连接器以其机械耐久性和卓越的电气性能而著称，使其成为紧凑空间内高频应用的理想之选。
3.2.3 SSMA连接器 SSMA（超小型 A 型）连接器比 SMA 连接器还要小，专为高达 40 GHz 的高频应用而设计。其紧凑的尺寸使其适用于空间和重量都非常宝贵的密集型电子系统，例如航空航天和国防应用。
3.2.4 RPSMA 连接器 反极性SMA（RPSMA）连接器是标准SMA连接器的一种变体，其触点公母方向相反。它们常用于无线网络设备（例如Wi-Fi路由器），以防止与标准SMA连接器意外连接。RPSMA连接器与SMA连接器具有相同的电气性能，但插接方式不同。
3.2.5 SMP（GPO）连接器 SMP（超小型推入式）连接器，也称为 GPO（仅接地平面）连接器，是一种小型高频连接器，专为高达 40 GHz 的应用而设计。这些连接器用于高密度互连和系统，无需穿线即可实现快速可靠的连接。由于其尺寸小、重量轻且电气性能优异，SMP 连接器常用于军事和航空航天领域。
3.2.6 其他连接器类型 其他常见的射频同轴连接器包括TNC（螺纹式尼尔-康塞尔曼连接器）、BNC（卡口式尼尔-康塞尔曼连接器）和MCX（微型同轴连接器）。TNC连接器类似于N型连接器，但尺寸更小，可处理高达11 GHz的频率。BNC连接器广泛应用于视频和射频应用，工作频率高达4 GHz。MCX连接器是小型卡扣式连接器，适用于需要快速便捷连接的应用，例如GPS和无线通信设备。
3.3 特殊用途连接器
专用射频同轴连接器旨在满足特定的性能标准或环境条件，其性能通常超出标准连接器。这些连接器用于标准连接器无法满足需求的特殊应用领域。
3.3.1 高温连接器 高温射频同轴连接器专为承受极端高温而设计，因此适用于航空航天、汽车、石油天然气等行业。这些连接器通常采用耐高温材料制成，确保在恶劣环境下也能可靠运行。
3.3.2 防水连接器 防水射频同轴连接器采用密封设计，可防止水和湿气进入连接器内部，因此非常适合户外和船舶应用。这些连接器通常具有 IP（防护等级）标识，表明其防水防尘等级。它们广泛应用于电信基础设施、户外广播设备和军事领域。
3.3.3 高频连接器 高频射频同轴连接器专为在极高频率（通常高于 40 GHz）下工作而设计。这些连接器广泛应用于先进通信系统、雷达和科学研究等领域，在这些应用中，高频信号的精确传输至关重要。其独特的设计最大限度地减少了信号损耗和反射，确保在严苛的应用中实现最佳性能。
4. 射频同轴连接器选择指南
为特定应用选择合适的射频同轴连接器对于确保系统的最佳性能、可靠性和使用寿命至关重要。本指南概述了选择射频同轴连接器时应考虑的关键因素，包括应用场景、技术参数和兼容性。
4.1 应用场景分析
选择射频同轴连接器的第一步是了解连接器的具体应用场景。不同的应用场景有着独特的需求，这些需求会影响连接器的类型、尺寸和材料的选择。
电信在电信领域，连接器需要以最小的损耗处理高频信号，且传输距离通常较长。连接器还必须能够承受温度波动、湿度和风吹雨淋等环境挑战。对于户外安装，通常使用防水防风雨的连接器，例如 N 型或 4.3-10 型连接器。
广播在广播应用中，尤其是在电视和广播领域，连接器必须在宽频率范围内保持信号完整性。BNC 和 N 型连接器因其可靠性和易用性而被广泛使用。在涉及更高频率的情况下，SMA 连接器可能是更佳选择。
军事和航空航天用于军事和航空航天领域的连接器必须满足严格的耐久性、耐极端温度、抗振动和抗冲击要求。SMP(GPO) 或 TNC 等连接器因其坚固耐用且能够在恶劣条件下工作而被广泛选用。此外，这些连接器可能还需要具备耐腐蚀性和在高压环境下工作的能力。
医疗器械在医疗器械中，特别是像核磁共振成像仪这样的成像设备中，连接器必须能够精确且尽可能减少失真地传输高频信号。SMB 和 MCX 等连接器因其尺寸小、性能高而被广泛应用。此外，这些连接器的设计还必须确保患者安全，因此通常需要使用生物相容性材料。
5G网络和先进通信5G网络的部署需要能够在更高频率下工作并提供更快数据传输速率的连接器。毫米波连接器，例如2.92毫米或1.85毫米连接器，通常用于5G基站和天线。这些连接器必须支持5G技术所需的高带宽和低延迟。
4.2 技术参数的选择
了解应用场景后，下一步是考虑射频同轴连接器的技术参数。这些参数对于确保连接器满足特定应用的性能要求至关重要：
阻抗连接器的特性阻抗必须与系统的特性阻抗相匹配，以避免信号反射和功率损耗。对于大多数射频应用，50 欧姆阻抗是标准配置，但一些视频和广播系统使用 75 欧姆连接器。确保阻抗匹配对于维持信号完整性和最大限度减少传输损耗至关重要。
频率范围连接器的频率范围必须与其传输的信号相匹配。例如，SMA 连接器适用于高达 18 GHz 的频率，而 2.92mm 连接器则可处理高达 40 GHz 的频率。选择具有合适频率范围的连接器对于确保其在高频应用中发挥最佳性能至关重要。
功率处理连接器的功率处理能力是指其在不影响性能的前提下能够传输的最大射频功率。这在广播发射机或雷达系统等高功率应用中尤为重要。选择具有合适功率等级的连接器对于避免过热和潜在故障至关重要。
电压驻波比 (VSWR)VSWR（电压驻波比）衡量的是连接器与传输线阻抗的匹配程度。VSWR 值越低，阻抗匹配越好，性能也越好。理想情况下，VSWR 应尽可能接近 1:1，以最大限度地减少信号反射，确保高效传输。
插入损失插入损耗是指信号通过连接器时损失的信号功率。插入损耗越低越好，因为它表明更多的信号能够无衰减地通过连接器传输。插入损耗通常以分贝 (dB) 为单位，并受多种因素影响，例如所用材料的质量和连接器制造的精度。
连接器耐久性在连接器频繁插拔的应用中，耐用性至关重要。材料的选择，例如不锈钢或黄铜，以及镀层类型，例如金或银，都会影响连接器的使用寿命和可靠性。用于恶劣环境的连接器还必须能够抵抗腐蚀、潮湿和极端温度。
环境因素根据应用的不同，连接器可能需要承受恶劣的环境条件，例如极端温度、湿度、机械应力和化学品腐蚀。例如，用于军事和航空航天领域的连接器必须承受极端的环境压力，因此温度范围、防护等级 (IP) 和耐腐蚀性是需要考虑的关键因素。
4.3 兼容性和互操作性
在任何射频系统中，连接器必须与它们所连接的电缆、设备和其他组件兼容。这种兼容性确保系统高效可靠地运行。
机械兼容性连接器必须在物理上与相应的电缆和设备相匹配。这不仅包括连接器的物理尺寸，还包括耦合机制的类型。例如，像 SMA 这样的螺纹连接器必须与对接连接器的螺纹间距和尺寸相匹配，才能确保连接牢固。
电气兼容性除了机械配合之外，连接器还必须与系统电气兼容。这包括匹配特性阻抗、频率范围和功率处理能力。使用电气特性不匹配的连接器会导致信号劣化、插入损耗增加和驻波比升高，所有这些都会对系统性能产生负面影响。
环境兼容性连接器的使用环境也必须考虑在内。例如，用于户外安装的连接器必须能够耐受潮湿、紫外线辐射和极端温度。同样，用于高振动环境（例如航空航天应用）的连接器必须能够承受机械应力。
互操作性在复杂的射频系统中，可能需要同时使用不同制造商的连接器。确保这些连接器之间的互操作性至关重要，可以避免阻抗不匹配、信号质量差和机械不兼容等问题。连接器设计的标准化有助于促进互操作性，但在集成来自不同来源的连接器时，仍需格外谨慎。
