如今，微型射频同轴连接器微型射频同轴连接器已应用于各个领域，因此连接器行业的从业人员应该了解几种微型射频同轴连接器的类型。接下来，小天将为您挑选出完整的微型射频同轴连接器类型。
同轴连接器用于传输频率范围高达 18 GHz 或更高的射频信号。用于雷达、通信、数据传输和航空航天设备的同轴连接器的基本结构包括：中心导体（正极）或负极中心触点；内部导体或绝缘体外部的介电材料；最外层是外部触点，其作用类似于同轴电缆外部的屏蔽层，即信号通过该屏蔽层或电路的接地元件进行传输。微型射频同轴连接器可分为多种类型。以下是一些常见的类型。

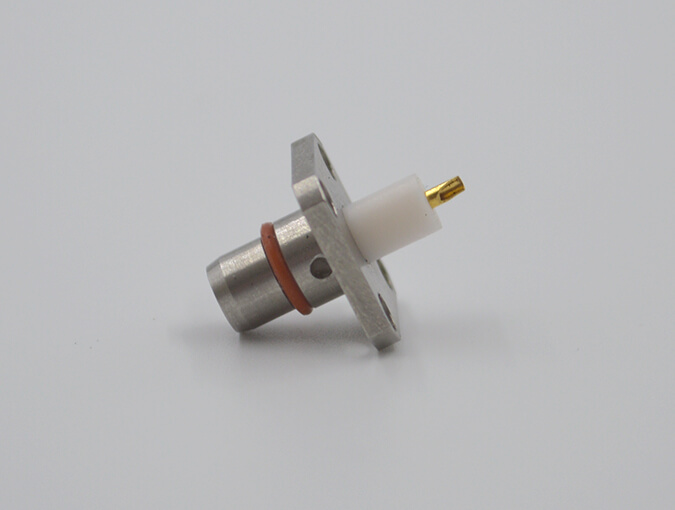

N型连接器
N型连接器，螺纹连接，可旋转锁定。它是最早用于传输微波频率信号的连接器之一，由贝尔实验室的保罗·尼尔于20世纪40年代发明，并以尼尔的姓名首字母命名。N型连接器支持0至11GHz的信号频率范围，增强型可达18GHz。其特性阻抗有两种：50欧姆（广泛应用于移动通信、无线数据、寻呼系统等）和75欧姆（主要用于有线电视系统）。
BNC连接器
BNC连接器也是一种常见的射频连接器。它是一种小型卡口式连接器，可以快速连接。BNC的全称是“bayonet nut connector”（卡扣式连接器，形象地描述了其连接方式）。其连接形状，BNC（bayonet Neill councilman）的本义实际上来源于两位发明家Paul Neill和Carl Councilman的名字。Paul Neill也是N型连接器的发明者之一。BNC连接器广泛应用于无线通信系统、电视、测试设备和其他射频电子设备。BNC连接器也曾用于早期的计算机网络。BNC连接器支持0至4GHz的频率范围，阻抗有两种规格：50欧姆和75欧姆。
SMA微波连接器是一种应用广泛的小型螺纹同轴连接器，具有宽频带、优异的性能、高可靠性和长寿命等特点。SMA微波连接器适用于微波设备和数字通信系统的射频环路连接。在无线设备中，射频电缆或微带线通常用作GPS时钟接口和基站射频模块的测试端口。SMA的全称是“超小型A型连接器”（subminiature a version），发明于20世纪60年代。SMA微波连接器支持的信号频率范围从直流到18GHz，某些型号甚至可以支持高达26.5GHz的频率。其特性阻抗为50欧姆。
SMB连接器
SMB的全称是Subminiature Version B（超小型B型连接器）。它是一种小型推锁式射频同轴连接器，具有体积小、重量轻、使用方便、电气性能优异等特点。适用于高频无线电设备和电子仪器。用于连接同轴电缆的环路。无线设备通常用于连接基站侧的E1发射电缆，并使用基站的DDF小型发射盒。SMB连接器发明于20世纪60年代，比SMA连接器更小。它有两种特性阻抗：50欧姆和75欧姆，在直流至4GHz频率范围内具有优异的电气特性。SSMB是SMB连接器的迷你版本，支持高达12.4GHz的频率。
SMC连接器
SMC 的全称是超小型 C 型连接器，它也是 20 世纪 60 年代发明的一种射频同轴连接器。它采用 10-32 UNF 螺纹接口，可在直流至 10 GHz 的频率范围内提供出色的电气性能。SMC 公头带有外螺纹，并配有匹配螺母。阻抗有两种规格：50 欧姆和 75 欧姆。这种连接器用于连接小型同轴电缆和大型印刷电路板。
F型连接器
F型连接器是一种日常生活中常见的射频连接器，广泛应用于有线电视、卫星电视、有线电视调制解调器和电视领域。它可用于阻抗匹配要求较高或阻抗不匹配的应用场景。F型连接器采用螺纹连接，易于插拔，性能稳定。它由埃里克·温斯顿于20世纪50年代初发明，后来成为甚高频（VHF）电视天线连接器，在20世纪70年代的美国非常普及。该连接器价格低廉，特性阻抗为75欧姆，最高频率一般可支持1GHz或2.4GHz。
RCA连接器
RCA是美国的缩写，因为RCA连接器是由该公司在20世纪40年代发明的。RCA通常被称为莲花插座，也称为AV端子或AV接口。几乎所有电视和DVD播放机都配备这种接口。它并非专为特定接口设计，可以用于传输音频和普通视频信号。典型的承载信号频率范围为0-100MHz。
7/16 DIN 连接器
DIN（也称7/16或L29）系列同轴连接器是一种阻抗为50欧姆的大尺寸螺纹连接器。它具有稳定性好、损耗低、工作电压高等优点，并且大部分型号都具备防水功能。它可用作中等强度、高能量的户外传输连接器，广泛应用于微波传输和移动通信系统，通常用于基站天线馈线连接器、天线连接等。DIN是德国标准化协会的缩写，指的是一系列连接器。DIN连接器与N型接头非常相似，但DIN接头的直径更大，约为N型接头直径的两倍。
TNC连接器
TNC是Threaded Neill cancelman（螺纹尼尔连接器）的缩写。尼尔连接器你熟悉吗？没错，TNC的NC和BNC的NC相同，也就是说，它们出自同一发明人之手。TNC连接器是BNC连接器的一种变体，采用螺纹连接。其特性阻抗为50欧姆，最佳工作频率范围为0-11GHz。在微波频段，TNC连接器的性能优于BNC连接器。它具有很强的抗振性、高可靠性、优异的机械和电气性能，广泛应用于无线电设备和电子仪器中连接射频同轴电缆。
超高频连接器
这种连接器历史悠久，自二战时期就开始使用。它的另一个名称“UHF连接器”源于当时UHF的定义（高于30MHz的频率范围）。如今，对这种连接器的测试表明，其特性主要适用于100MHz左右的频率范围，也就是现在通常所说的VHF频段。
这种连接器最显著的特点是插头中间的中心导体较粗（约4毫米）。连接和固定是通过接头上的内螺纹和插座上的外螺纹实现的。这种插头不防水，因此在户外安装时应特别注意，避免受到雨水等自然环境的影响。
MCX连接器
MCX连接器发明于20世纪80年代。它与SMB连接器具有相同的内部触点和绝缘体尺寸，但体积比SMB连接器小30%。MCX的全称是微型同轴电缆（micro coaxial）。相关标准在欧洲CECC 22220标准中有所规定。由于MCX连接器采用推入式连接方式，因此连接和断开速度非常快，大大缩短了安装时间。MCX连接器在6GHz频段具有良好的电气性能，并可用于多种应用场景。适配器包含多种电缆，例如半刚性电缆和柔性电缆，以确保连接可靠且使用寿命长。
